eDVR ומצלמות Hybrid Light של Hikvision במבחן
זוכרים את הרגע הזה בו עברתם לדירת מגורים חדשה? המעלית מצוחצחת, חדר המדרגות מבריק, פחי הזבל חדשים, ואפילו שער הכניסה החשמלי לחניה המשותפת עובד ללא דופי. במידה ואכן חוויתם זאת, בוודאי שמתם לב גם לבלאי המואץ שבניין המגורים שלכם חווה מיד לאחר שאוכלס. החל מנזקים למעליות, לדלתות הלובי ולשערי החניה, דרך פיזור זבל ברחבי הבניין, ועד לגניבת פחים, מטפי כיבוי קומתיים וציוד יקר שמחויב במגדלי מגורים. אחת הסיבות העיקריות לנזקים הללו היא העובדה שהבניין נותר מופקר במשך שעות רבות, כמו גם הידיעה שאין מי שמתעד את הנכנסים והיוצאים ואת מעשיהם בבניין. ההשלכות לכך הן עלויות אחזקה גבוהות במאות אחוזים מאלו המקובלות, אשר מגולגלות כמובן לכיסיהן של הדיירים. אחד האמצעים להתמודד עם הבלאי המואץ היא התקנה של מערכת מצלמות המתעדת את הנעשה בבניין. כדאי לדעת שקיימים כיום פתרונות יעילים ביותר, המאפשרים להתקין מצלמות באופן פשוט ובהוצאה נמוכה שתחזיר מהר מאד את ההשקעה.
אחד השינויים המשמעותיים שעובר תחום מצלמות המעקב, הוא מיזעור. אם בעבר מצלמת אבטחה היתה חייבת להיות גדולה ומסורבלת, ולכן גם בולטת, הרי שהתחום עבר בשנים האחרונות שינוי משמעותי, וכבר לא חייבים מצלמה גדולה, על מנת שתהיה איכותית. גם ה- DVR, המוח שמנהל את ההקלטות, עבר שינוים רבים: אם בעבר ה- DVR היה גדול ומגושם, כך שנדרש בארון תקשורת ייעודי, הרי שכיום מדובר במוצר קטנטן. בנוסף, בעבר המצלמה פשוט צילמה וזהו, והיום ניתן להפיק ממנה ערכים מוספים מעבר ליכולת הצילום. קוראים לזה אנליטיקה: היכולת לנתח את התמונה ולקבל התראות על זיהוי דמות אדם, חציה של קו דמיוני במרחב, ואפילו להשתמש במצלמה כגוף תאורה המאיר את הדרך.
Hikvision
Hikvision, ובשמה המלא Hangzhou Hikvision Digital Technology Co., Ltd היא יצרנית מצלמות המעקב, בקרת כניסה ומערכות אזעקה הגדולה בעולם. החברה, שבסיסה בסין, בעלת 66 חברות בנות, וישראל ביניהן, ומוצריה מופצים בכ-150 מדינות ברחבי העולם. היא נמצאת בבעלות חברת האם China Electronics Technology HIK Group, שנמצאת בבעלות המדינה, מייצרת ציוד מעקב למטרות אזרחיות וצבאיות.
AcuSense
מכירים את התופעה שישנן מצלמות אבטחה שלמרות שהן מתהדרות ביכולת אנליטיקה מתקדמת, בפועל הן מייצרות התראות שווא בשל ציפורים, כלבים, ואפילו צל של עץ? בדיוק את זה מבקשת טכנולוגיית AcuSense של Hikvision לפתור. הטכנולוגיה הזו משלבת במכשירי ה- DVR שלה אלגוריתמים של למידה עמוקה, שמסוגלת להבדיל בין אנשים וכלי רכב מאובייקטים נעים אחרים, ומאפשרת למשתמש להתמקד במה שבאמת חשוב לו ולהפיק את המיטב מציוד האבטחה שרכש. היתרון של Hikvision הוא שלא חייבים לרכוש מצלמות חדשות עם תמיכה באנליטיקה. גם מצלמות ותיקות יוכלו ליהנות מיכולות האנליטיקה של ה- eDVR לזיהוי אדם או רכב, ובלבד שיחוברו אליו. היא מזהה אירועי חדירה בזמן אמת ומייצרת התראות למשתמש. כדי להקל על החיפוש, AcuSense מתייגת בתווית קטעי וידאו מוקלטים עם אנשים וכלי רכב, וכך מזרזת את החיפוש בהקלטות ומפחיתה למינימום את הזמן המושקע בחיפוש אירועים. ההתקנה של תמיכה ב-AcuSense מהירה וקלה להגדרה ממש כמו זו של מצלמות אבטחה רגילות, וכך נותר למשתמש ליהנות מהבינה המלאכותית שקיימת ב- eDVR.
חלק מדגמי המצלמות שתומכות ב-AcuSense משלבות גם סירנה מובנית ותאורת לד צבעונית ממש כמו צופר אזעקה במבנה. חלקן אפילו מסוגלות להשמיע ברמקול שמובנה בהם הודעות קוליות שהוקלטו מראש, על מנת להזהיר מסיגי גבול, כדי שיצאו מאזור אסור לכניסה.
תשתית אנלוגית מול כבלי רשת
כעיקרון קיימות שתי תשתיות עיקריות להתקנת מצלמות אבטחה: מצלמות אנלוגיות ומצלמות IP. לשתי הטכנולוגיות יתרונות וחסרונות, שכדאי לקחת בחשבון. בעוד מצלמה אנלוגית עושה שימוש בחיווט קואקסיאלי בשילוב כבל מתח, מצלמת IP מחווטת עם כבל רשת, ומעבירה את הנתונים ברשת דרך האינטרנט או ברשת המקומית. עד לאחרונה היה מקובל לחשוב שהרזולוציה של מצלמה אנלוגית סטנדרטית, נמוכה יותר מזו של מצלמת ה- IP המקבילה שלה. בשנים האחרונות הטכנולוגיה השתנתה, ומאפשרת למצלמות האנלוגיות להגיע לרזולוציה גבוהה, בדומה לזו של מצלמות ה- IP, בשל ניצול יעיל יותר של רוחב הפס. בכל הנוגע למרחק שידור מקסימלי, המצלמות האנלוגיות עשויות לספק וידאו בכבל שאורכו המקסימלי כ-300 מטר, בעוד כבל רשת מסוגל להעביר וידאו עד 100 מטר.
אחת הסיבות בגינן ממשיכות להימכר מצלמות ומכשירי DVR אנלוגיים, היא שקיימים מבנים רבים בעולם, בהם כבר נפרסה בעבר תשתית של כבלים קואקסיאליים, ומכיוון שפריסת תשתית חדשה עשויה להיות יקרה ומורכבת, ממשיכות יצרניות מצלמות האבטחה לספק גם חומרה התואמת לתשתית הכבלים הקואקסיאליים.
Turbo HD
אם עד לפני מספר שנים מצלמות אנלוגיות הציגו רזולוציה מקסימלית נמוכה, הרי שכבר בשנת 2013 הציגה Hikvision את טכנולוגיית ה-Turbo HD, המנצלת תשתית אנלוגית על מנת לספק וידאו באיכות HD. הטכנולוגיה המהפכנית הזו מאפשרת למתקינים המעדיפים להתקין מערך מצלמות באמצעות כבל קואקסיאלי קיים לספק תמונה בחדות גבוהה. גרסה 1.0 סיפקה רזולוציה מקסימלית של 1080p, וגרסה 4.0 כבר מסוגלת לעשות שימוש במצלמות עד 8 מגה פיקסל ו-Codec H.265 Pro המשפר משמעותית את רוחב הפס הנדרש.
eDVR
ביוני השנה, השיקה Hikvision את סדרת מכשירי ההקלטה eDVR, שכוללת שיפורים מהותיים ביחס לדורות הקודמים של מכשירי ההקלטה: הם חכמים יותר, מהירים יותר, עמידים יותר וחסכוניים יותר בצריכת חשמל.
-
חיסכון של עד 45% בצריכת החשמל: מכיוון שה- eDVR כוללים לצורך איחסון eSSD, ללא רכיבים נעים, צריכת האנרגיה שלהם נמוכה משמעותית מזו של מכשירי ה-DVR הרגילים. כך חוסכים הצרכנים בחשבונות החשמל שלהם בטווח הארוך, ובמקביל מסייעים להפחית את פליטת הפחמן.
-
עמידות גבוהה יותר: המעבר ל-eSSD הביא את סדרת ה- eDVR לעמידה יותר ממכשירי DVR רגילים המשתמשים בכוננים מכאניים. כיוון שיש פחות חלקים נעים, השרידות שלהם גבוהה יותר.
-
יעילות איחסון גבוהה יותר: מכשירי ה- eDVR כוללים טכנולוגיית בקרת קצב דגימה בהתאם להתרחשות" (scene adaptive bitrate control technology), שמייעלת את נפח הדגימה בהתאם למורכבות הסצינה. סצנות מורכבות עם תנועת בני אדם או רכב יגדילו את קצב הדגימה, ואילו אירועים עם מעט או ללא תנועה יהיו עם קצב דגימה נמוך יותר, כדי לייעל את האחסון.
-
יותר קומפקטיים: מכיוון שה-eDVR כוללים כונני eSSD מובנים, ההתקנה שלהם לא דורשת פתיחת המכשיר כדי להתקין דיסק להקלטה, ולכן אינם נדרשים כלים. המימדים המיניאטוריים שלהם הופכים את האיחסון שלהם ליותר פשוט. ניתן לשים אותם מאחורי צג מחשב, מתחת לשולחן, על מדף ספרים, או מוסתרים בתוך מעמד ייעודי.
-
זיהוי חכם: סדרת ה-eDVR כוללת אנליטיקה המסוגלת להבחין בין בני אדם וכלי רכב מאובייקטים אחרים בכל סביבה נתונה, לתייג סרטונים עם תווית של "כלי רכב" או "בן אדם" וכך למנוע התראות שווא, ובמקביל לאפשר חיפוש תכני וידאו במהירות.
iDS-E08HQHI-B
ה- iDS-E08HQHI-B הוא eDVR מהדור החדש הכולל את כל התכונות שמניתי לעיל. האמת, שכאשר מחזיקים אותו ביד ומשווים לדור הקודם, ההבדלים נראים פשוט עצומים

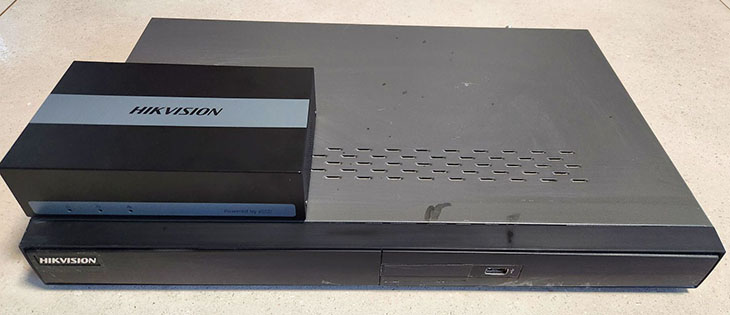

DVR מדור קודם לעומת eDVR מהדור החדש
באריזה

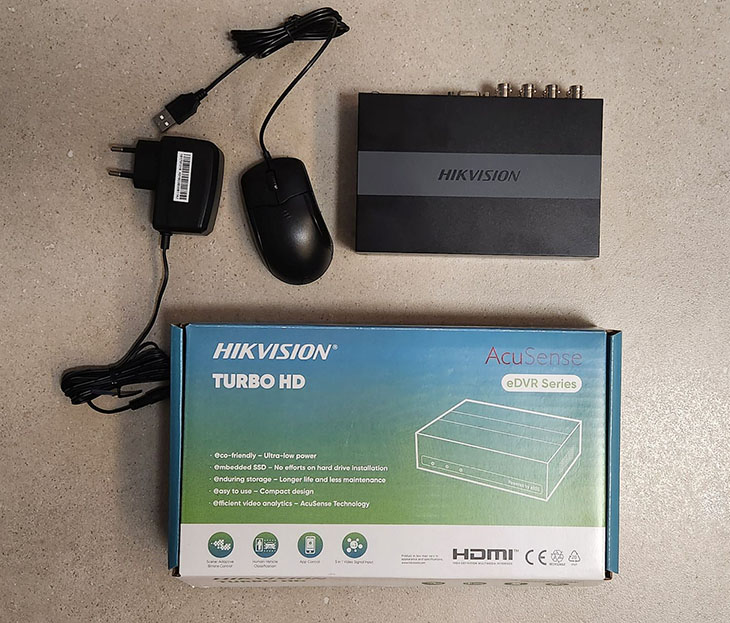

באריזה נמצא את ה- eDVR, עכבר ושנאי מתח.
עיצוב
החידוש הבולט מגיע כבר במבט בקופסה הקטנטנה בה ה- eDVR מגיע. הסימול E08 מלמד על כך שמדובר במכשיר לניהול עד שמונה מצלמות. מכיוון שהדגם תומך בטכנולוגיית ה- TurboHD, אז כל אחת מהמצלמות יכולה להיות באיכות של עד 5 מגה פיקסל. המכשיר כולל כבר eSSD מובנה בנפח 1 טרה המספק היסטוריית הקלטה של כשבועיים, כך שבשונה מדגמים של יצרניות אחרות, אין צורך להתקין כונן קשיח פנימי.
בגב ה- eDVR נמצא את החיבורים הבאים:
-
שמונה מחברי BNC שתומכים במצלמות אנלוגיות של עד חמישה מגה פיקסל
-
חיבורי צג ב-HDMI ו-VGA
-
חיבור LAN לכבל רשת
-
שני חיבורי USB Type-A
-
חיבור לשנאי מתח

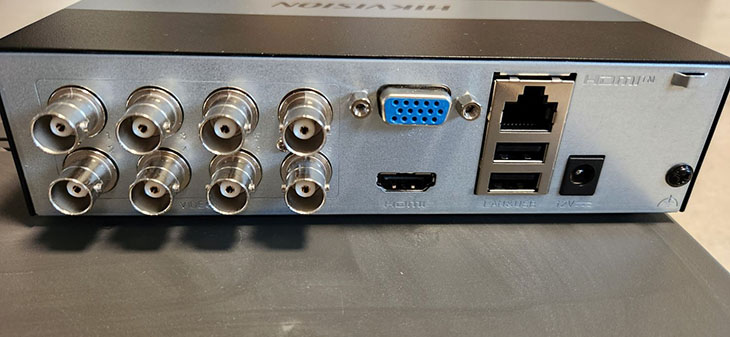

חיבורים בגב ה- eDVR
חומרה
כדאי לשים לב שככל שבוחרים ברזולוציה גבוהה יותר, ה- eDVR מנחית את ה- Frame Rate. טווח הדגימה נע בין 12 FPS ל- 25 FPS כתלות באיכות התמונה. מדובר בקצב פריימים מקובל בעולם מצלמות האבטחה, מכיוון שהוא עדיין מסוגל לקלוט התרחשות באופן ברור. ה-Bitrate מתעדכן אוטומטית בהתאם למתרחש מול המצלמה, וכך מובטחת הקלטה בנפח המינימלי הנדרש. קצב הדגימה של ה- eDVR הוא 96Mbps.
התקנה
לצורך ההתקנה פרסתי כבל משולב, הכולל כבל קואקסיאלי ובצמוד לו כבל דו גידי לצורך אספקת המתח. אליהם חיברתי מחבר BNC ומחבר מתח. לצורך אספקת מתח ניתן להשתמש בשנאים פרטניים לכל מצלמה, או להשתמש ברכזת שנאי אחד המספק מתח לכל המצלמות יחדיו.
ההתקנה של המצלמות פשוטה ביותר: סימון העיגון לקיר או התקרה באמצעות תבנית דביקה, עיגון בשילוב עם הדיבלים והברגים, וחיבור ל-BNC ולמתח.
בשלב הבא כל שנותר הוא לחבר את ה-eDVR לכבל הרשת, להוריד את אפליקציית HIK connect ולאתר את ה- eDVR ברשת. הממשק של היקוויזן דרך צג מחשב המחובר ישירות ל-eDVR, מאד פשוט ונוח לעבודה והוא לחלוטין בעברית! לאורך השימוש בו ניכר שהתרגום לעברית מדויק ובוצע באופן מיקצועי.

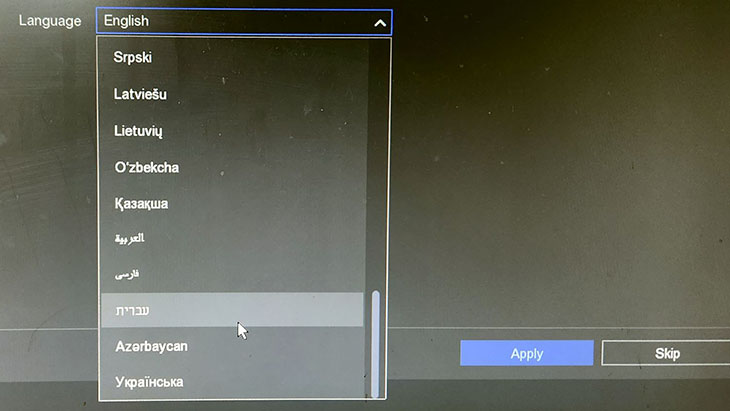

ממשק בעברית מלאה

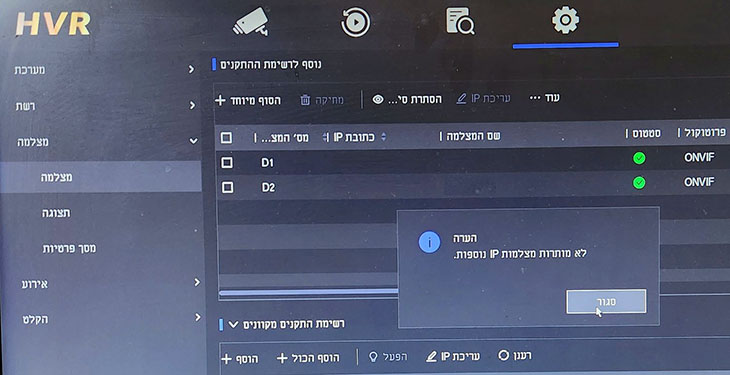

עם חיבור ה-eDVR לרשת, גיליתי שהוא מזהה גם את מצלמות ה- Poe שמותקנות כבר, ומאפשר לי להציג בממשק ה- eDVR, עד שתי מצלמות Poe, בשילוב עם מצלמות אנלוגיות שחיברתי לו.
חיבור עד שתי מצלמות רשת בחיבור Poe

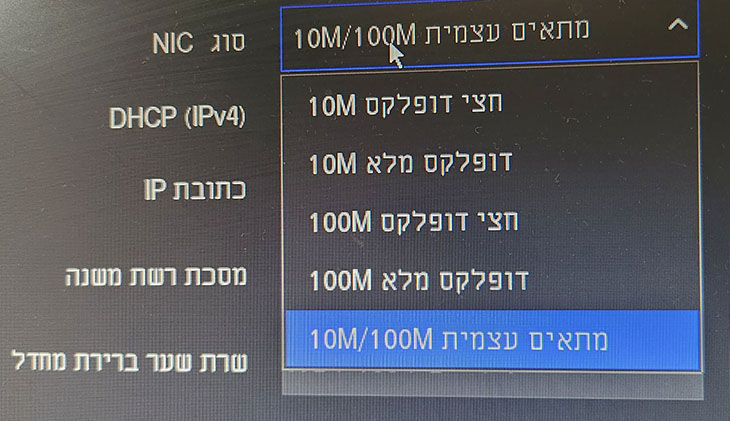

למרות שמדובר ב- eDVR שמספק איכות תמונה של 1080p, חיבור הרשת שלו בתקן של עד 100Mbps.
חיבור רשת עד 100Mbps
לאחר התקנת המצלמות, התגלה תפריט ה- AI שמאפשר לזהות כלי רכב ובני אדם, בניגוד לציפורים ובעלי חיים, וכך לקבל התראות ממוקדות עם כמה שפחות התראות שווא.

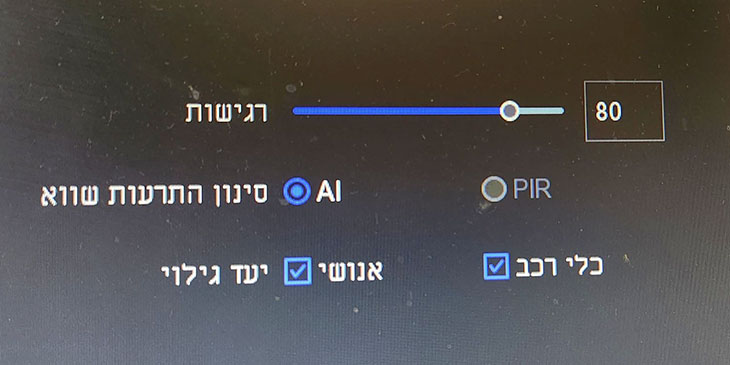

זיהוי חכם של בני אדם ומכוניות
ניתן לשרטט אזורים בהם נרצה לקבל את ההתרעה החכמה, וכך למקד את ההתרעות באופן החכם ביותר.

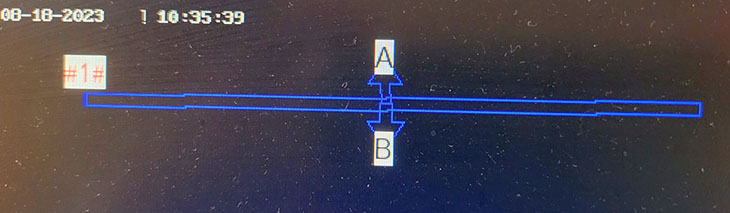

תיחום חכם של השטח הרלוונטי להתרעות

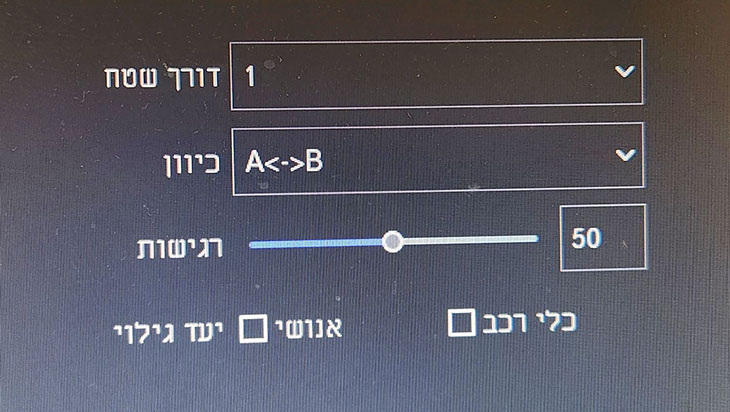

כדי להפוך את ההתרעות לכמה שיותר מדויקות, ניתן לקבוע האם לקבל אותן רק במידה ונכנסים מצד אחד של הקו המשורטט, או משני צידיו. כמו כן, גם לקבוע את הרגישות, והאם לכלול התראות רק לגבי בני אדם וכלי רכב.

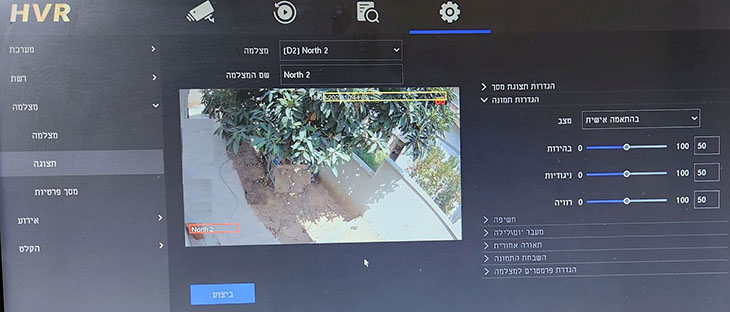

ממשק ה- eDVR מאפשר לשלוט בכל מצלמה בנפרד, ולקבוע מגוון פרמטרים הקשורים בחשיפת אור אוטומטית או ידנית, לסובב את התמונה על צירה ואפילו להשביח אותה.
במקום לדפדף בהקלטות ולחפש באופן ידני התרעות, המערכת שומרת את ההתרעות באופן אוטומטי, ולחיצה פשוטה על לחצן "נגן" פותחת חלון צפיה מיידית.

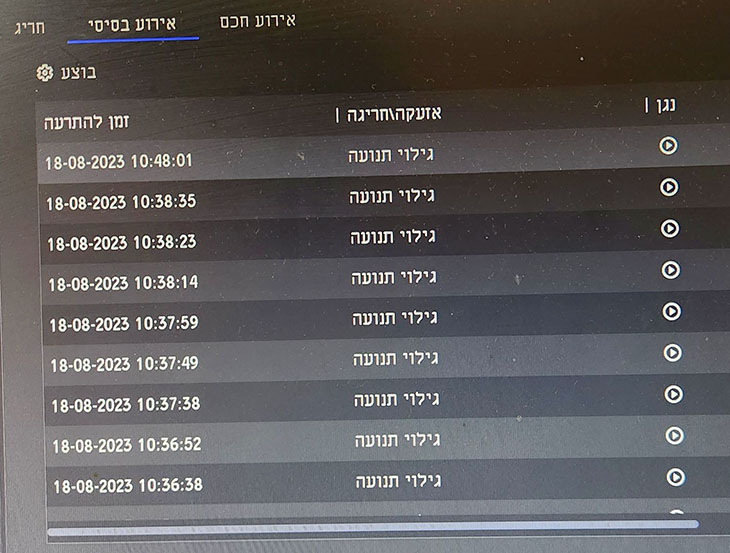

גישה מהירה לכל ההתרעות במרוכז

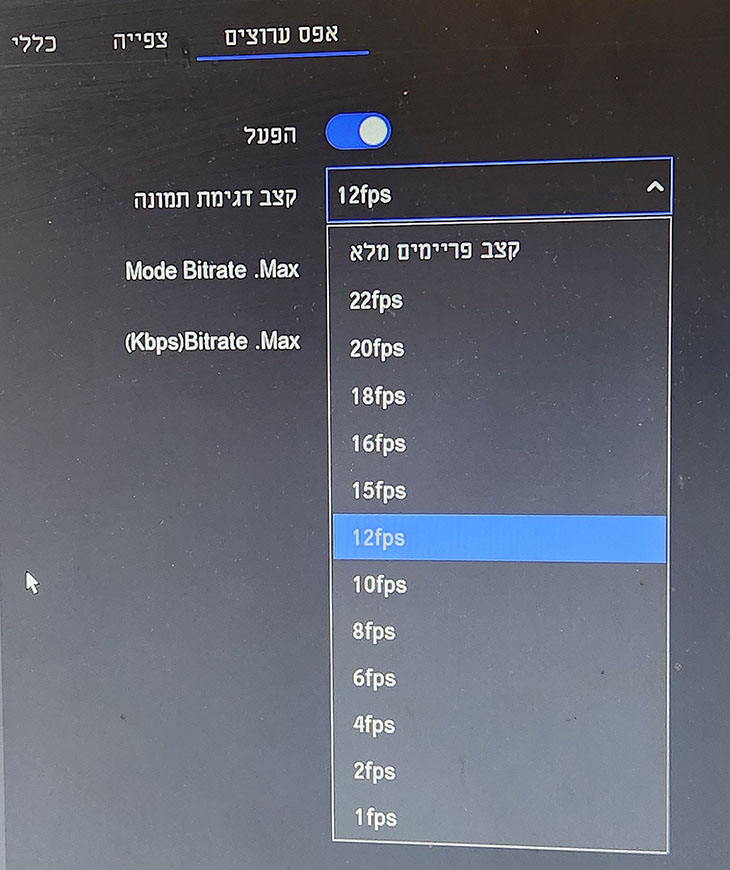

בהתאם לכמות המצלמות שחיברתם, תוכלו לקבוע את קצב דגימת התמונה בהקלטה, החל מ-25 פריימים לשניה, ועד לפריים אחד לשניה.

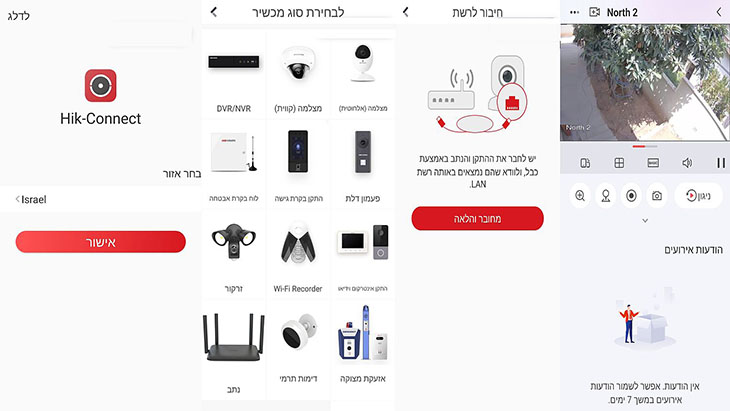

היקוויז'ן מספקת גם ממשק בסמארטפון, באמצעות אפליקציית Hik-Connect . החיבור מתבצע באמצעות סריקת QR Code שמספק את הזהות של ה- eDVR. מיד לאחר מכן המערכת מקפיצה את כל המצלמות המחוברות, ומאפשרת צפיה בלייב, כמו גם בהקלטות.
הליך פשוט בארבעה שלבים מהתקנת האפליקציה ועד להופעת התמונה

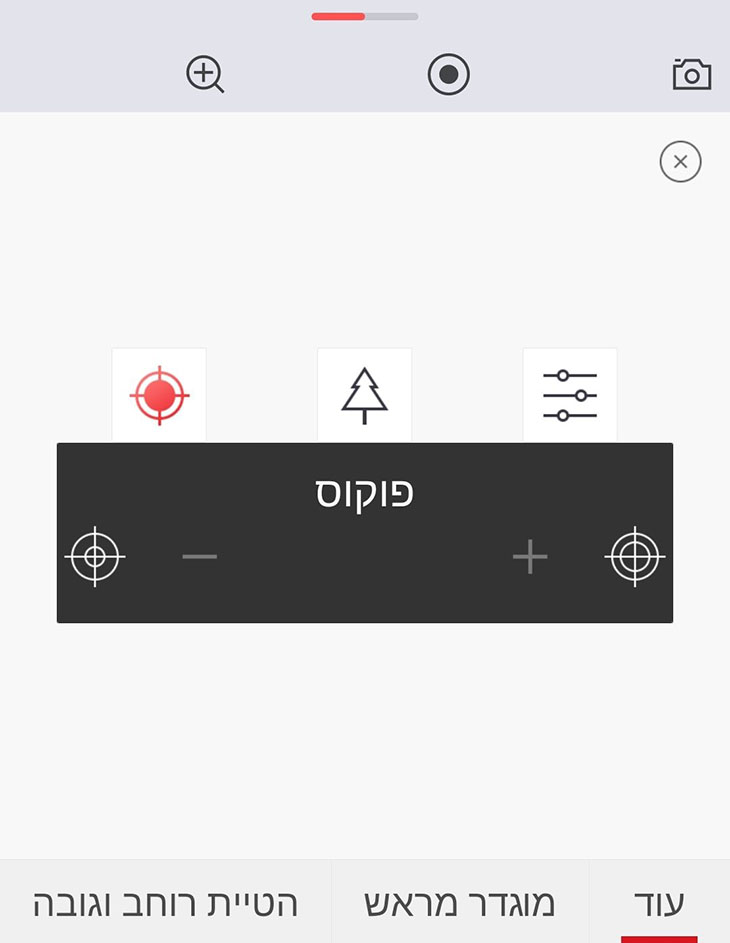

בנוסף לצפיה בלייב ובתוכן המוקלט, האפליקציה מאפשרת לכוון את המצלמות באמצעות כיוון פוקוס, זום והטיה פיזית, ככל שהמצלמה תומכת בכך.
המצלמות
לצורך הסקירה, סיפקה Hikvision שלושה דגמי מצלמות אנלוגיות שכולן מסוג Hybrid Light. טכנולוגיית ה-Hybrid Light משמש כתאורה נוספת שמאפשרת למצלמות אבטחה "לראות" בבירור בסביבה עם תאורה טבעית נמוכה. בעוד מצלמות אבטחה קונבנציונליות הכוללות תאורת IR מספקות בתנאי חושך תמונה בשחור-לבן, שאינה מציגה את כל הפרטים, שטיפת האיזור בעת הצורך באור לבן מספקת תמונה צבעונית. מצלמות ה- Smart Hybrid Light מאפשרות למשתמש לעבור בין שלושה מצבי תאורה:
-
מצב IR: תאורת האינפרה אדום דולקת תמיד והצילום בלילה רק בשחור-לבן.
-
מצב אור לבן: האור הלבן דולק תמיד, והמצלמה מצלמת כל הזמן בצבע.
-
מצב חכם: כשאין זיהוי תנועה, המצלמה משתמשת רק באור ה-IR, שאינו נראה לעין האנושית וידידותי לסביבה. לעומת זאת, כשמזוהה דמות, המצלמה מפעילה אוטומטית את האור הלבן, וכך מצלמת בצבע מלא עם מלוא הפרטים.

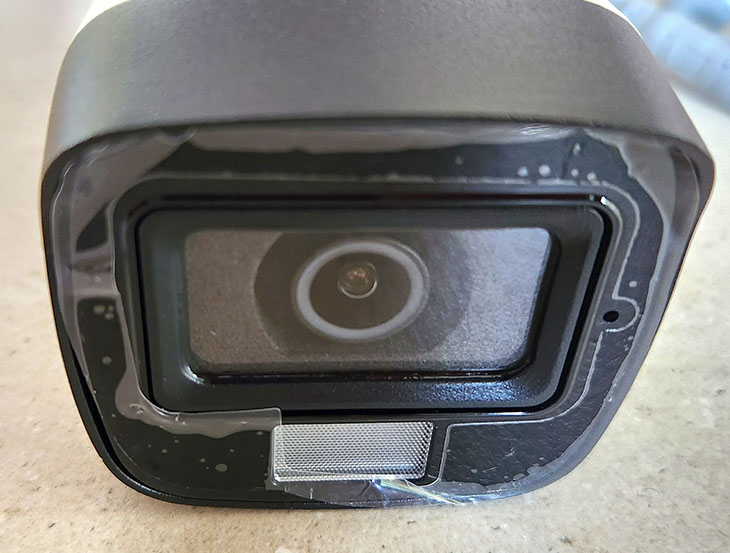

נורת לד Hybrid Light שמשמשת כגוף תאורה עם זיהוי תנועה
השימושים ל- Smart Hybrid Light עשויים להיות מגוונים: הן יכולות לשמש כחיישן תנועה, ולהאיר את הדרך בלילה לבני המשפחה, וכמובן להרתיע אורחים לא קרואים. בנוסף, הן יכולות לשמש כתחליף לגוף תאורה "רגיל", במקומות בהם אנשים נוהגים לשכוח לכבות את האור, כדוגמת חדר אשפה בבניין מגורים. בשילוב עם הטכנולוגיה לזיהוי בני אדם וכלי רכב, ניתן להפעיל אותם רק על אובייקטים מבוקשים, ולא על כל גוף שמפעיל את חיישן התנועה.

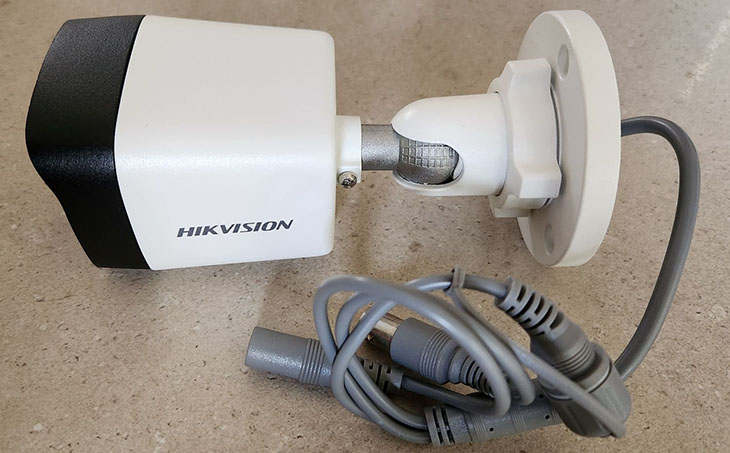

DS-2CE16D0T-LFS: מצלמת מיני צינור מסוג Hybrid Light באיכות תמונה של 2 מגה פיקסל וברזולוציה של 1080p. למצלמה מוקד עדשה קבוע של 2.8 מ"מ המספק זווית צפיה אופקית רחבה של 101 מעלות, תאורת IR אפקטיבית עד למרחק של 30 מטר, מיקרופון מובנה להקלטת שמע על הכבל הקואקסיאלי של המצלמה, ועמידות מלאה בפני מים ואבק בתקן IP67.
מצלמת מיני-צינור בעלת תאורת Hybrid Light
DS-2CE76D0T-LMFS: מצלמת כיפה מסוג מסוג Hybrid Light, באיכות תמונה של 2 מגה פיקסל וברזולוציה של 1080p. למצלמה מוקד עדשה קבוע של 2.8 מ"מ המספק זווית צפיה אופקית רחבה של 101 מעלות, תאורת IR אפקטיבית עד למרחק של 30 מטר, מיקרופון מובנה להקלטת שמע על הכבל הקואקסיאלי של המצלמה, ועמידות מלאה בפני מים ואבק בתקן IP67.

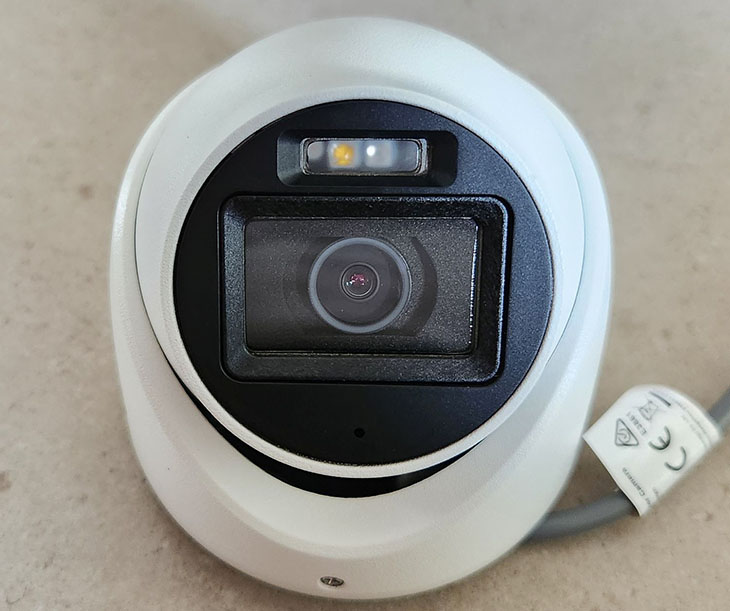

DS-2CE76D0T-LMFS

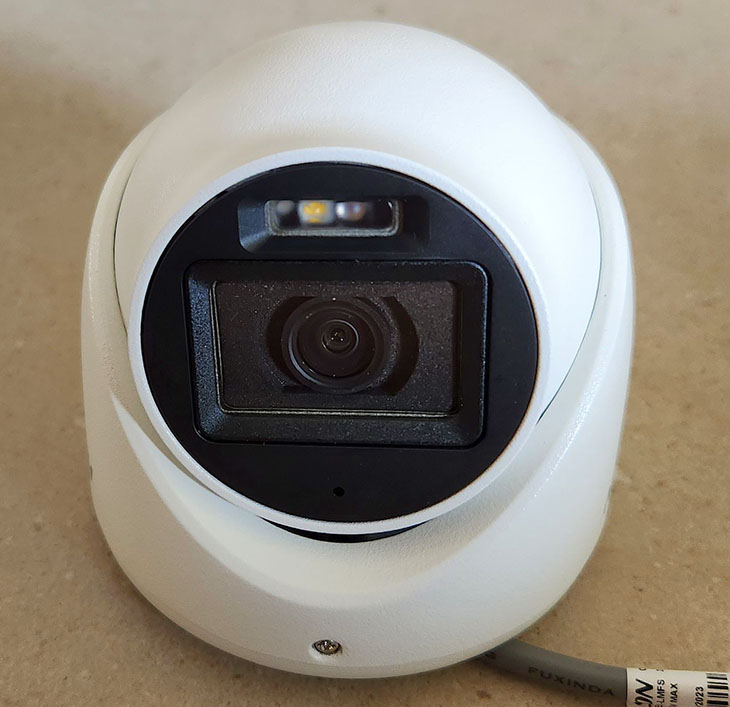

DS-2CE76K0T-LMFS: מצלמת כיפה מסוג Hybrid Light באיכות תמונה של 3K, וברזולוציה של 2960 על 1665 פיקסלים. למצלמה מוקד עדשה קבוע של 2.8 מ"מ, המספק זוית צפיה אופקית רחבה של 105 מעלות, תאורת IR אפקטיבית עד למרחק של 30 מטר, מיקרופון מובנה להקלטת שמע על הכבל הקואקסיאלי של המצלמה, ועמידות מלאה בפני מים ואבק בתקן IP67.
DS-2CE76K0T-LMFS
לכל שלושת המצלמות קיים בנוסף לחיבורי ה- BNC לכבל הקואקסיאלי, ולבננת החיבור לחשמל, יש גם ג'ויסטיק שמאפשר גישה לתפריט המצלמה, שמאפשר בין היתר להפעיל את ה- Wide Dynamic Range שמשפר את הקונטרסט ואיכות התמונה בתנאי ראות ירודים.
סיכום
רבים טוענים כיום שהתקנת מצלמות בבניין מגורים או בבית פרטי כבר מזמן אינה מותרות, אלא הכרח המציאות. אם בעבר ההתקנה דרשה מיומנות יוצאת דופן והתמצאות במערכת ההפעלה של יחידת ההקלטה, הרי ש- Hikvision שינתה את המציאות. בזכות מערכת הפעלה בשפה העברית, מצלמות קלות להתקנה וחיווט פשוט, ניתן להתקין כיום מערך מצלמות באזורים אסטרטגיים, גם ללא מיומנות מיוחדת. היכולת של המערכת לזהות מכוניות ובני אדם, הופכת את ההקלטה לחכמה במיוחד, ומקטינה התרעות שווא שכה פופולריות בציוד ותיק יותר. תוסיפו לכך מימדי eDVR כה קטנים ומצלמות עם רזולוציה מקסימלית, וקיבלתם שילוב מנצח. לסיכום, אם אתם משתייכים לאלו שרוצים לשלוט במה שקורה סביבכם, כדאי שתקחו את ה- eDVR ומצלמות ה- Hybrid Light של Hikvision בחשבון.
יבואן: HVI פתרונות אבטחה
