מצלמת אבטחה עם שלוש עדשות של Dahua במבחן

מכירים את התופעה המכוערת של מספר מצלמות אבטחה צמודות זו לזו ומכוונות לאותו הכיוון? מדובר בנסיון להתמודד עם אחד האתגרים הנפוצים בעולם האבטחה: הצורך לתעד המתרחש באזור רחב ידיים באופן מפורט. פעמים רבות, מתקינים מספר מצלמות זו לצד זו, כאשר כל אחת מהן מכוונת לאותו כיוון אך בזום שונה – מרוחק, אמצעי ומקורב, על מנת לתעד פרטים ברמות שונות של קרבה. פתרון כזה אומנם מספק תוצאה כוללת סבירה, אך מייצר עומס טכני, דורש מספר ערוצים במכשיר ההקלטה, כבילה וחיבורי חשמל נוספים, ומעל לכל, יוצר מראה פחות אסתטי. במידה וההתקנה מבוצעת בשטח פרטי, הרי שלנזק האסטתי משקל רב יותר, וכאן בדיוק נכנסת לתמונה פיתרון חדשני המשלב שלוש עדשות בזום משתנה בגוף אחד, לכדי תוצאה חכמה ומעוצבת.

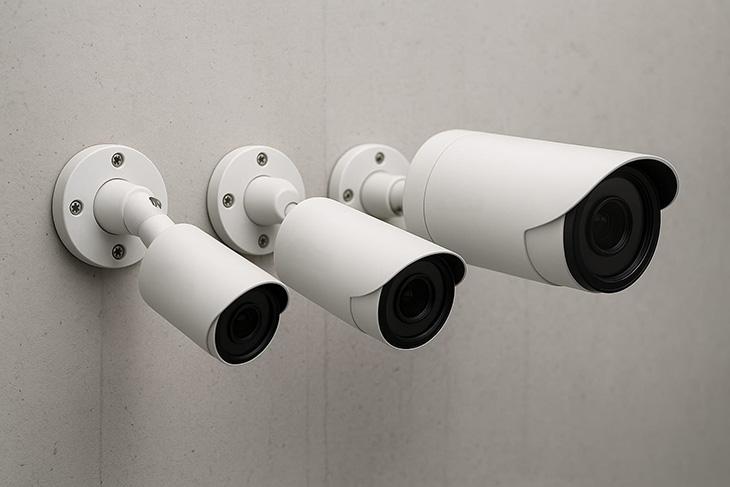

שלוש מצלמות המכוונות לאותו הכיוון

Dahua

חברת Dahua נוסדה בשנת 2001 בסין ונחשבת כיום לאחת משתי החברות המובילות בעולם בתחום מערכות האבטחה והווידאו. החברה משקיעה מיליארדים במחקר ופיתוח, ומובילה פתרונות מתקדמים המשלבים בינה מלאכותית, זיהוי פנים, ניתוח וידאו בזמן אמת ועוד. בישראל יש ליצרן נציגות רשמית עם אנשי פיתוח מקומיים, מה שמבטיח שירות ותמיכה ברמה גבוהה. היבואנית הבלעדית בישראל היא גטר גרופ שמספקת גם פתרונות נוספים ומשלימים, הכוללים מוצרי אנליטיקה, כבילה, תקשורת ותשתיות. היכולת שלה לספק את הידע ולתת ללקוחות פתרון מקיף, חשוב מאין כמוהו במיוחד במוצרים טכנולוגיים מסוג זה.

DH-IPC-MFW5241T2-E3-ASE

כשפנו אלי מ-Dahua בהצעה לסקור מצלמה המשלבת שלוש עדשות, כמובן שהסכמתי, מכיוון בברור היה לי שמדובר בעיצוב חדשני במיוחד, שלא ראיתי אצל האחרות.

איך שהוצאתי אותה מהאריזה, התגלה לפני לא פחות מפריצת דרך עיצובית. בגוף אחד ואלגנטי משולבות שלוש עדשות נפרדות, כל אחת בזום שונה: רחבה (פנורמה), בינונית ורחוקה (טלה). יחד הן מספקות תמונה מלאה גם למתרחש ממרחק גדול, ובמקביל גם מה שמתרחש ממש מתחת למצלמה, ללא צורך ב-3 מצלמות נפרדות. מעבר לכך, המצלמה כוללת רמקול פנימי חזק ומיקרופון איכותי, שמאפשרים לקיים דו שיח חופשי דרך האפליקציה, וכן להפעיל הקלטות קול מוכנות לראש, בהתאם לאנליטיקה שעושה שימוש בכל שלוש העדשות על מנת להתריע גם בנקודה מרוחקת במיוחד. הערך המוסף שלה בא לידי ביטוי המיוחד על מנת להתמודד עם קו גדר. לדוגמא, אם אדם חוצה קו דמיוני, תופעל התרעה קולית מותאמת אישית כגון "זהו שטח פרטי" וכו'. להתרעה הקולית ניתן גם להוסיף חיווי תאורת LED צבעוני שיבהיר שהאדם שפולש ששטח אסור לכניסה, מצולם.

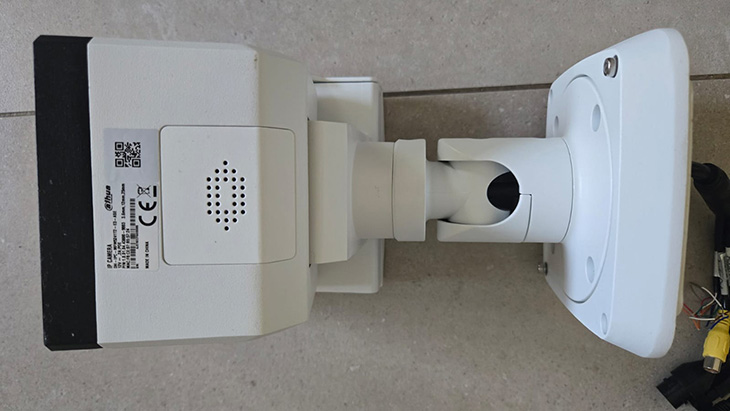

פתח רמקול בתחתית המצלמה

מפרט טכני

כאמור, המצלמה מורכבת משלוש עדשות קבועות המותקנות אחת מעל השניה: 3.6 מ"מ (פנורמה), 12 מ"מ (בינונית), ו-25 מ"מ (רחוקה). כל אחת בעלת חיישן CMOS ברזולוציית 2 מגה פיקסל, כלומר 1080p המספק 25 פריימים לשניה בכל עדשה. מדובר ברזולוציה שמספקת מידע רב בכל אחת משלוש העדשות.

בעוד צד אחד שלה מכיל את שלוש העדשות, הרי שהצד השני כולל חלון עם שמונה נורות אינפרה אדום ותאורת לד אור לבן, במידה ורוצים להציף חלל חשוך ולקבל צילום צבעוני בלילה. שלבו זאת עם טכנולוגיית WDR של 120 dB, וקיבלתם מפרט אידאלי גם לתנאי תאורה קשים.

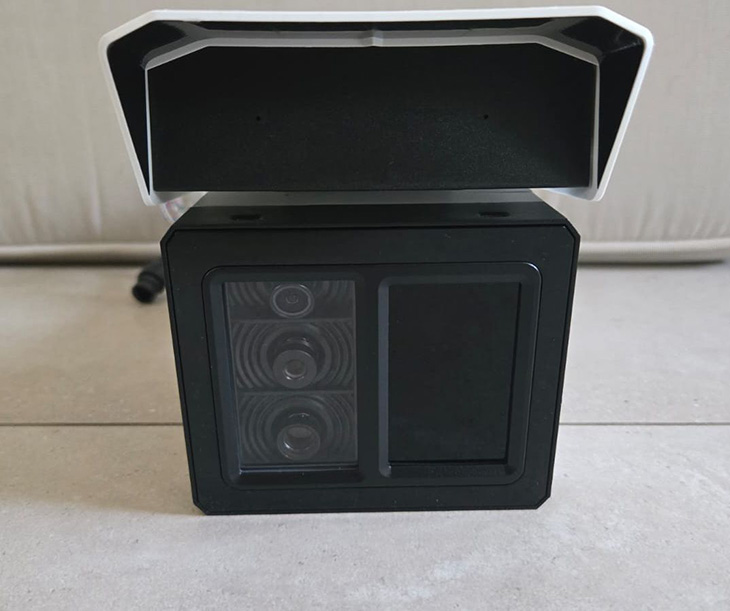

מצלמה המחולקת לשני צדדים

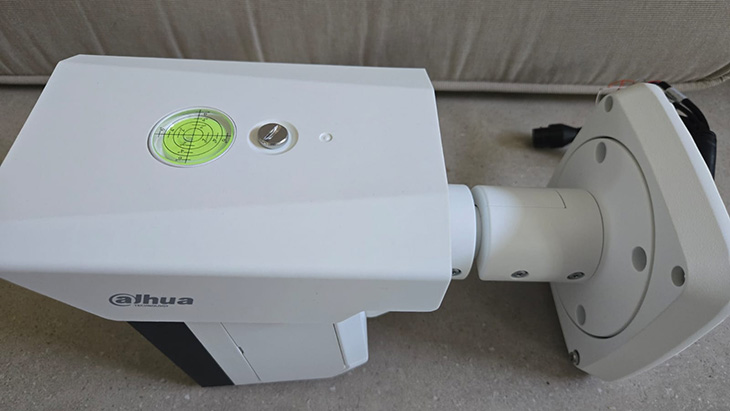

בראשה נמצא מצחיה שמגינה עליה מפני נזקי מזג האויר, עם פלס מים המאפשר לוודא התקנה מפולסת מול האובייקט אותו נרצה לתעד. בצידה ניתן להתקין כרטיס זיכרון, על מנת לגבות את התיעוד גם באופן מקומי. החלק האחורי שלה בנוי ממפרקים שניתנים לסיבוב והטיה, כך שיתאפשר כיוון נוח ומדויק.

פרט עיצובי ייחודי שמצאתי בה, הוא שכל יחידת האופטיקה ניתנת להטיה אנכית גם בנפרד מגוף המצלמה, וכך אין חובה לפתוח את כל הברגים על מנת לבצע תיקונים אנכיים קלים. אם כל זה לא מספיק, אזי למצלמה יש micro PTZ, כלומר יכולת להעלות את העדשות ב- 5 מעלות, או להורידן עד כדי 10 מעלות מתחת לקו הפלס, וכך לכוון טוב יותר את המיקוד של כל עדשה בנפרד.

המצלמה בעלת עמידות מלאה למים ואבק IP67, תקן WDR (wide dynamic range), המאפשר התמודדות עם תמונה המשלבת אור וצל, ואפילו חריץ להתקנת כרטיס זיכרון בתוך המצלמה, כדי לגבות במקרה של כשל במכשיר ההקלטה. החיבור הבסיסי שלה פשוט ביותר: כבל רשת POE לחיבור פשוט ונקי בכבל בודד.

יכולות ה-AI המובנות שלה כוללות גילוי תנועה חכם באיזור וסינון תנועת אובייקטים: אדם או כלי רכב.

כדי למנוע יצירת קבצי איחסון גדולים, המצלמה תומכת בדחיסה של קודק H.265 שמספק קובץ קטן יותר מ-H.264, ועדיין שומרת על תמונה איכותית במיוחד. התכונה הזו חשובה במיוחד לנוכח העובדה שמדובר ב- 3 עדשות שמייצרות נפח הקלטה גדול.

התקנה

אם קראתם את סקירות קודמות, בודאי שמתם לב להתייחסותי לתופעה הלא אסטטית בה מתקינים לצד המצלמה גם קופסת חיבורים מפלסטיק, שפוגמת באסטטיקה בשביל לחסוך כמה שקלים. לכן שמחתי לגלות שלמצלמה ייחודית זו יש Junction box ייעודי, מדגם DH-PFA124 המותאמת בול לגב המצלמה הזו. למעשה, הברגים של המצלמה מתברגים ישירות לחזית קופסת החיבורים, והופכים את חזיתה לחלק אינטגרלי ממנה. באופן זה קל מאד לאחסן את הכבילה ולשמור על אסטטיקה בהתקנה. לכן, כל שנותר היה לי היה לחבר את כבל הרשת של המצלמה, לגלגל את החיווט בתוך קופסת החיבורים ולסגור את הברגים.

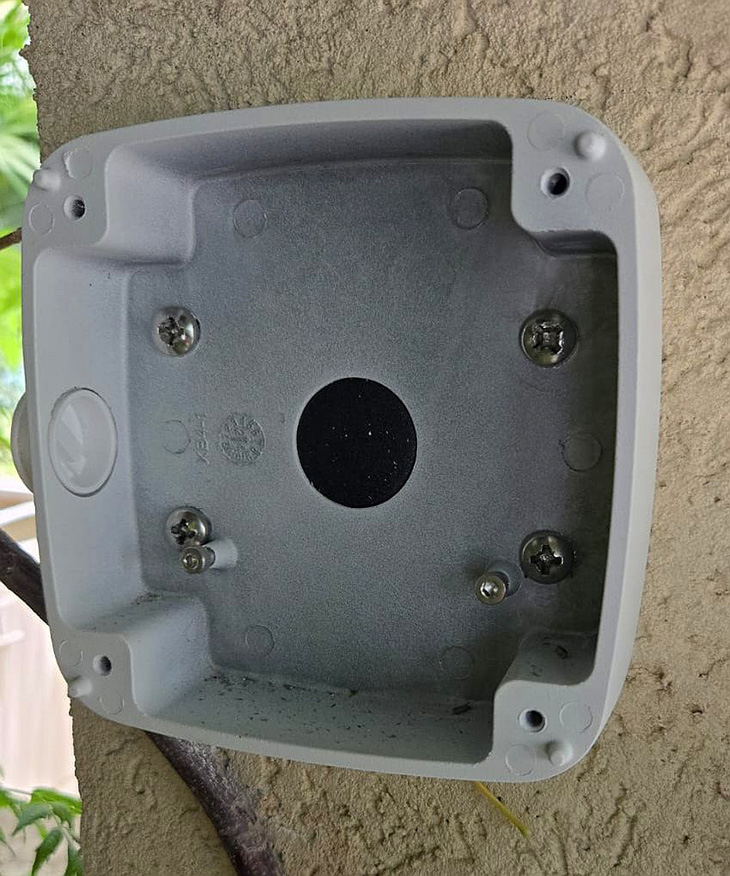

קופסת חיבורים ייעודית מדגם DH-PFA124

למרות שהמצלמה מאפשרת לחבר גם מקורות מתח נפרדים, ואפילו line in ו- line out לצורך חיבור למיקרופון ורמקול חיצוניים, היא פועלת באופן מיידי ומלא גם אם רק מחברים אליה כבל רשת יחיד המספק לה גם חשמל (PoE).

התוצאה המתקבלת היא התקנה נקיה, ללא קידוחים מיותרים על קיר החוץ, ויכולת כיוון של המצלמה לכל צד, מבלי להיתקל בקופסת חיבורים לצידה.

בהתקנה סטנדרטית על קיר בטון חיצוני, מצלמת DH-IPC-MFW5241T2-E3-ASE נועדה להשקיף על חניות צמודות לבית או לעסק. שלוש העדשות מאפשרות לתעד במדויק מכוניות חונות בטווח של עד 100 מטרים: העדשה הרחבה לצפייה כללית, העדשה הבינונית להבחנה בפרטים, והעדשה הצרה להתמקדות באובייקט מצומצם, כמו המכונית שלכם. אני העדפתי להתקין אותה על קיר שיאפשר מיקוד במכוניות של משפחתי.

חווית שימוש

לצורך הדגמת היכולות המקסימלית של המצלמה, חיברתי לרשת מכשיר NVR מדגם NVR5208-EI שתומך ביכולות ה- AI המתקדמות של Dahua. כדי לצרף את המצלמה, יש לעדכן את כתובת ה- IP שלה, כך שתתאים לכתובת ה- IP של הרשת שלכם. לאחר חיבור המצלמה למערכת NVR של Dahua, יש להיכנס לממשק ההתקנה ולהקצות לה כתובת IP ייחודית ברשת. בשלב זה מתבצע אתחול חד-פעמי, והמצלמה מופיעה בקלות בממשק המקליט. מגדירים כל אחת מהעדשות כערוץ עצמאי או מחברים לצפייה משולבת – לפי הצורך.

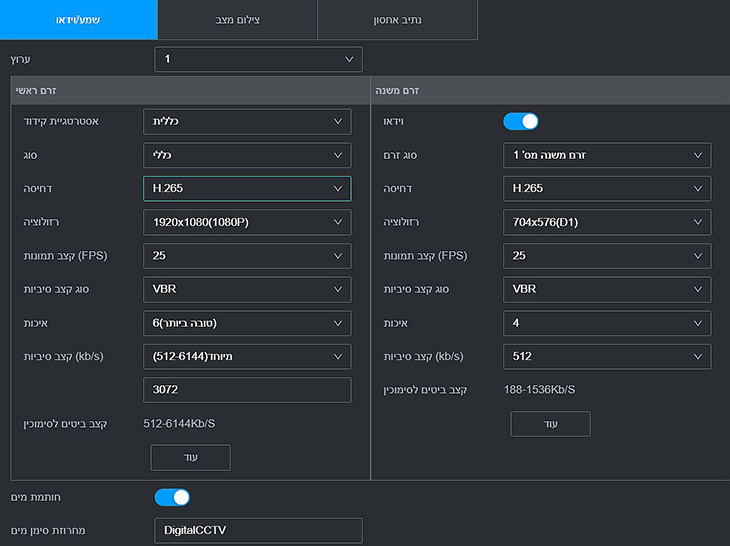

כל עדשה מוגדרת כערוץ נפרד ב-NVR

מיקוד התמונה מבוצע כך שהאובייקט בו מעוניינים להתרכז אמור להיות במרכז שני הריבועים האדומים בתמונה. באופן זה יישמר האובייקט גם במרכז התמונה עם הזום הגבוה מבין השלוש. לאחר כיוון המצלמה, כל שנותר הוא לקבוע את האנליטיקה בה מעוניינים.

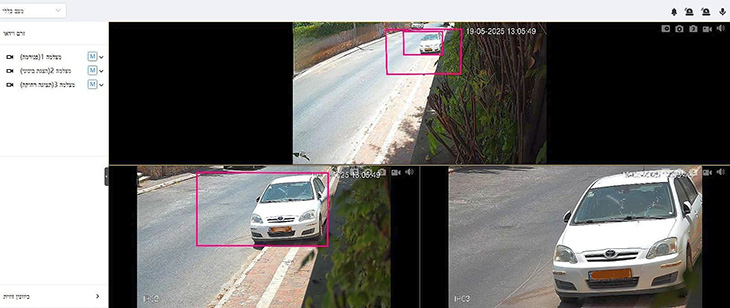

אובייקט במרכז התמונה

אנליטיקה

ה- DH-IPC-MFW5241T2-E3-ASE תומכת באנליטיקה חכמה מסוג WizMind המבוססת AI. מדובר בשבב מתקדם המסוגל להבדיל בין בני אדם לכלי רכב. כך ניתן להגדיר אזור אסור לכניסה, קו חצייה (Tripwire) או אזור תנועה חריגה. כך למשל, אם רכב חוסם כניסה לחניה, פגיעה במחסום כניסה לבית דירות, או לדוגמא אם רכב חונה ברחבה המיועדת לרכבי חירום.

מנסיוני בבנין דירות בו גרתי בעבר, שלל אירועי החבלה ברכוש הציבורי הוא רב, ושילוב של אמצעי חכם המתריע בזמן אמת על חסימת הכניסה לחניון, כניסה לשטח אסור כמו חדר חשמל, או חדר משאבות בבנין, עשוי להקל באופן משמעותי על עבודת הועד. התקנת מצלמה כזו ברחבת החניה, למול השער החשמלי, תאפשר ניהול מלא של התראות אמת: חסימת שער כניסה, חבלה בשער, ואפילו חניה אסורה ברחבה המיועדת לרכב חירום.

תוסיפו לזה את היכולת המובנית של המצלמה לכרוז הודעה מוקלטת לחוסם במחסום של חניה מקורה, המצלמה תזהה את התנועה החריגה ותשלח התראה בליווי אודיו. גם חסימת כניסה לרכב או גישה רגלית לשטח פרטי ניתנים לזיהוי מדויק – עם מינימום אזעקות שווא, הודות לסינון בין רכב לאדם.

לצורך ההדגמה, השתמשתי באנליטיקה המתקדמת IVS - Intelligent video system שמאפשרת לזהות דמות אנושית או כלי רכב שנכנסים למתחם אסור, או חוצים קו דמיוני, ולקבל התראה על כך. לצורך הדוגמא, איירתי בממשק ה- NVR גבול סביב המכונית, כך שבמידה ואדם יטפס עליה, או שהיא תזוז ממקומה, תתקבל התראה. בעוד שבמצלמות רגילות בעלות עדשה אחת זה עלול להוות אתגר משמעותי, מכיוון שהמרחק הגדול מקשה על האנליטיקה לדייק את ההתראות. אבל כאשר משתתפות שלוש עדשות, כשאחת מהן בזום אופטי שמקרב רק את האובייקט, התוצאה הרבה יותר חדה ומדויקת.

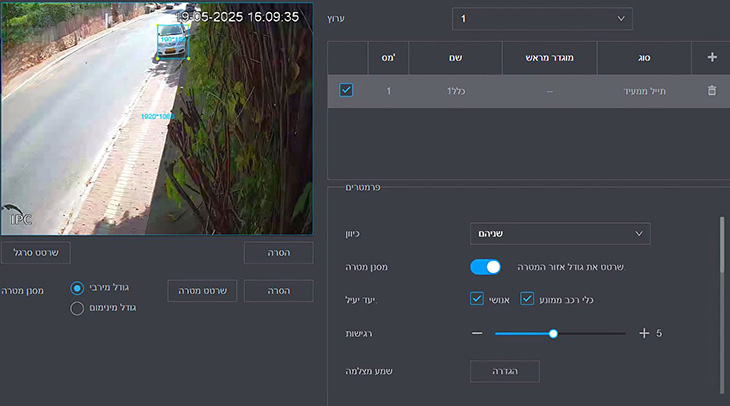

אנליטיקת תייל ממעיד סביב המכונית

הכניסה לתפריט המצלמה מתבצעת דרך כתובת ה- IP שלה, בו ניתן אף לקבוע לוח זמנים לדריכת ההתראות מהמצלמה, כך שהאנליטיקה תייצר התראות רק בשעות מסוימות.

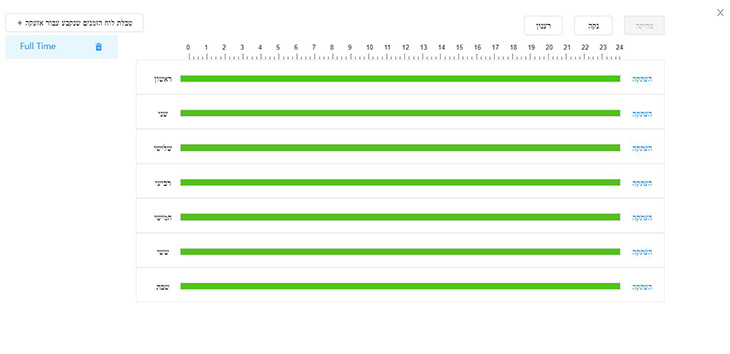

לו"ז אזעקות בשעות מסוימות בלבד

לסיכום

בואו נודה על האמת, התקנת מצלמות אבטחה מלווה לעיתים גם בהתפשרות על הקו העיצובי. בדיוק בשל כך נולד ה- DH-IPC-MFW5241T2-E3-ASE: לשלב בין עיצוב, טכנולוגיה ותועלת המספקים פתרון שלם. עם שלוש עדשות בגוף קומפקטי ויכולות אנליטיקה חכמות המשלבות בין שלושת העדשות והכל עם כבל רשת בודד, היא פשוט מייתרת את הצורך להתקין יחדיו צבר של שתיים ולפעמים אף שלוש מצלמות יחדיו, שההתקנה שלהן מחייבת אף תשתית כבילה משולשת. תוסיפו ליתרונותיה גם אפשרות לכיוונון עדין לאחר ההתקנה וחיבור קל ופשוט ל-NVR קיים, וקיבלתם סוס מנצח. העובדה שהפיתרון החדשני הזה נמצאת כיום רק בידיה של Dahua, מלמד על הפער הטכנולוגי בינה לבין המתחרות.

היכולת שלה לנהל את האירוע מתחילתו ועד סופו: לזהות פריצה לשטח אסור, להפעיל אזעקה ואורות מהבהבים במידת הצורך, ואפילו להשמיע ברמקול טקסט שהקלטנו מראש, כדוגמת "נא לא לחסום את השער", ובמקביל להתריע לבעלים, מהווה יתרון משמעותי.

ההנגשה של אופטיקה ואנליטיקה מתקדמים שעד לאחרונה היו באירגונים ביטחוניים, גם לשוק הפרטי, מהווה בשורה משמעותית, מכיוון שהשילוב בין השניים מסוגל להקטין עד למינימום את התראות השווא, ולתת במה לאירועי האמת.

לסיכום, אם חיפשתם פיתרון לכיסוי שטח רחב ידים ומרוחק, ואינכם רוצים להתפשר על הניראות, ה- DH-IPC-MFW5241T2-E3-ASE של Dahua מהווה פיתרון רלוונטי ביותר.

יבואן: גטר

ציוד המצלמות של Dahua נמכר ומותקן על ידי מתקינים מורשים.
